Naziemna konstrukcja fotowoltaiczna

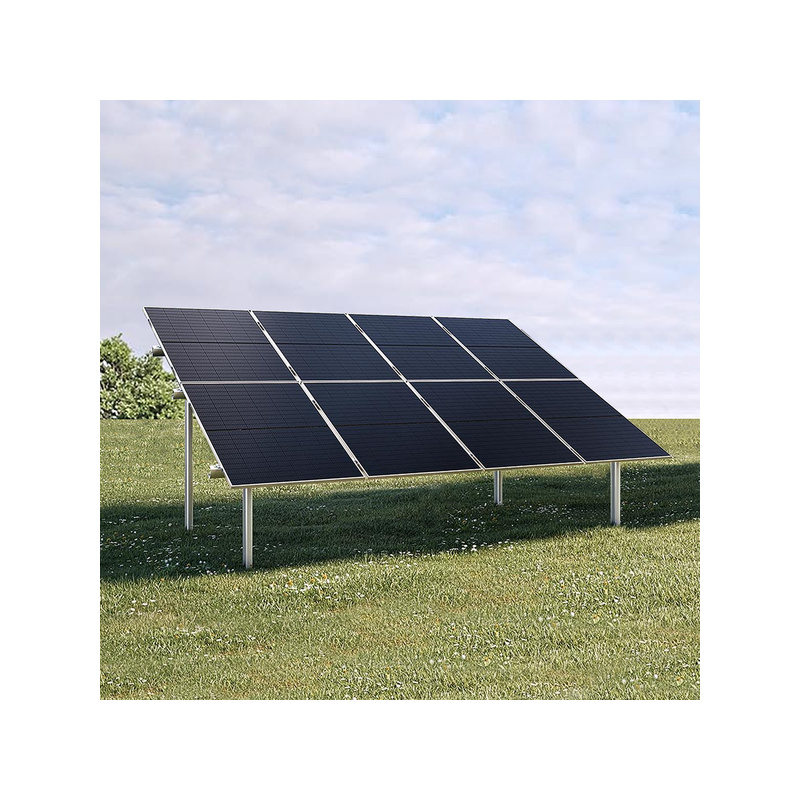

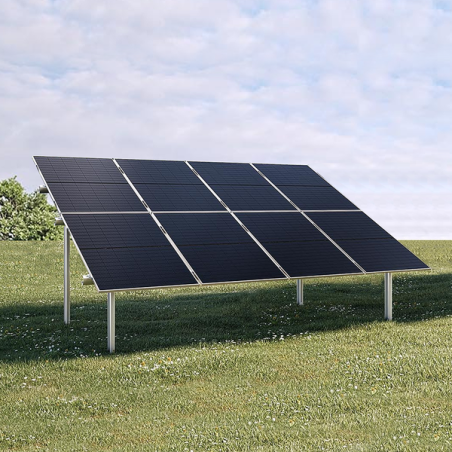

Konstrukcja gruntowa do montażu 8 paneli

2 rzędy po 4 modułów pionowo

Materiał: Magnelis
Kąt: 25 stopni
Pasuje do paneli: 2278x1134
Wiatr: 31m/s

• w zestawie znajduje się 12 klem środkowych i 8 klem końcowych do montażu paneli do konstrukcji
• Łatwość montażu stojaków
• Bezpieczeństwo montażu
• Szybkość instalacji na gruncie
• Łatwość w poprowadzeniu kabli
• Mniejsze zagrożenie przeciwpożarowe
• Niska cena konstrukcji fotowoltaicznej na grunt

Instrukcja montażu jest załączona do oferty.

Pierwszy krok:
1. Zainstaluj słup - 1650 mm w ziemi, 150 mm ma zostać ponad gruntem.
2. Zainstaluj wszystkie słupy 1650 mm - wg rysunku w instrukcji, na którym zaznaczono lokalizację słupów.

Drugi krok:
1. Zmontuj belkę C-2000 mm i 1450 mm za pomocą łącznika belki C-200 mm.
2. Podłącz filar-2295 mm i łącznik filaru-300 mm.
3. Zmontuj słup 1320 mm i belkę C za pomocą śruby sześciokątnej M10 * 25
4. Połącz łącznik szynowy-40 mm i belkę C
5. Na koniec zmontuj zainstalowany wspornik i słup uziemiający za pomocą śruby sześciokątnej M10 * 25.

Trzeci krok:
1. Przymocuj szynę do belki za pomocą łącznika szyn-40 mm.
2. Połącz szyny za pomocą łącznika szyn - 200mm

Krok czwarty:
1. Zamocuj zacisk końcowy na szynie;
2. Zamocuj środkowy zacisk na szynie

Piąty krok:
1. Zamontuj dwie przekątne 1740 mm za pomocą łącznika przekątnych 200 mm.
2. Połącz przekątne i słupek

Szósty krok:
1. Instalacja zakończona
