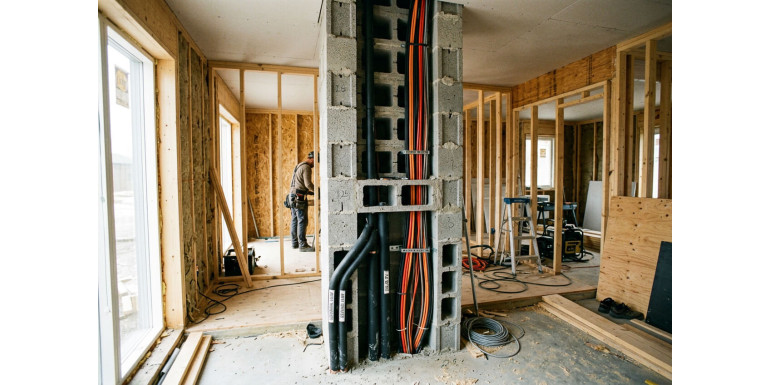

Pustaki wentylacyjne jako szachty instalacyjne - jak wykorzystać piony kominowe do kabli, fotowoltaiki i pomp ciepła?

Wyobraźmy sobie taką sytuację: nowoczesny, energooszczędny dom jest już prawie gotowy, ekipa właśnie kończy układać dach, a na horyzoncie pojawiają się monterzy instalacji OZE. W tym momencie zaczynają się schody. Jak bezinwazyjnie sprowadzić grube, sztywne przewody solarne z dachu, przeciągnąć okablowanie do pompy ciepła czy połączyć klimatyzację z maszynownią w piwnicy? Tradycyjna odpowiedź brzmi: kuć. A to oznacza godziny spędzone na robieniu hałaśliwych, brudnych bruzd w świeżych ścianach, niszczenie struktury budynku i późniejsze, żmudne tynkowanie.

Można jednak inaczej. W Pekabet uważamy, że mądre budowanie polega na szukaniu prostych rozwiązań tam, gdzie inni widzą schematy. Zamiast generować dodatkowe koszty i zamieniać budowę w pobojowisko, warto wdrożyć sprawdzony life-hack techniczny. Wolne, pionowe kanały kominowe to przecież idealna, gotowa przestrzeń techniczna. Przemyślane wykorzystanie systemowych pustaków wentylacyjnych pozwala stworzyć bezpieczne, estetyczne i w pełni zintegrowane szachty instalacyjne, które rozwiążą problem plątaniny kabli raz na zawsze.

Czym jest szacht instalacyjny i dlaczego warto go zaplanować?

Współczesne domy przeszły głęboką transformację. Budynek przestał być jedynie schronieniem z podstawową wodą, kanalizacją i kilkoma gniazdkami. Dzisiejsze realizacje to zaawansowane technologicznie mikrosieci. Krążą w nich kablowe magistrale danych, przewody wysokiego napięcia DC z fotowoltaiki, uziemienie, grube rury chłodnicze do pomp ciepła oraz systemy sterowania automatyką. Wszystkie te media potrzebują drożnych, bezpiecznych arterii, które połączą dach, piętra i strefę techniczną w piwnicy lub garażu.

Dedykowany szacht techniczny pełni funkcję głównego kręgosłupa instalacyjnego. Jeśli zrezygnujemy z jego zaplanowania na wczesnym etapie wznoszenia murów, późniejsze decyzje o montażu nowych technologii wymuszą bolesne kompromisy. Inwestorzy stają wtedy przed wyborem: albo kosztowne kucie wykończonych wnętrz, albo oszpecenie elewacji zewnętrznej plastikowymi, żółknącymi od słońca korytami kablowymi. Prawidłowe prowadzenie instalacji w pionie gwarantuje spokój na lata. Zapewnia także bezproblemowy dostęp do przewodów w razie awarii lub modernizacji systemu. Nawet analizując wady i zalety domu bez komina, łatwo dojść do wniosku, że rezygnacja z tradycyjnego odprowadzania spalin nie zwalnia nas z konieczności wybudowania pionów technicznych. Betonowa obudowa okazuje się strukturą niezastąpioną, chroniącą to, co dla nowoczesnego budynku najważniejsze - ciągłość zasilania i wymiany informacji.

Oto kluczowe instalacje, które bezwzględnie wymagają zaplanowania bezpiecznej trasy pionowej:

• okablowanie solarne (przewody DC pracujące pod wysokim napięciem);
• grube, miedziane kable uziemiające, które odprowadzają ładunki z dachu;
• rury z czynnikiem chłodniczym do systemów klimatyzacji i pomp typu split;
• przewody sterujące, magistrale automatyki domowej (Smart Home) oraz kable internetowe;
• rury rozprowadzające powietrze w systemach wentylacji wymuszonej.

Pustak wentylacyjny jako gotowy szacht techniczny - genialne i proste rozwiązanie

Dlaczego to właśnie prefabrykowane materiały ścienne od Pekabet sprawdzają się w tej roli najlepiej? Odpowiedź tkwi w ich fizycznych właściwościach. Oferowane przez nas pustaki keramzytowobetonowe o wysokiej odporności łączą w sobie cechy strukturalne, które czynią z nich idealną obudowę dla wrażliwych przewodów. Keramzytobeton jest materiałem bardzo lekkim, co przyspiesza wznoszenie pionu, a jednocześnie cechuje się świetną odpornością ogniową (klasa A1). W kontekście prowadzenia kabli fotowoltaicznych, gdzie ryzyko powstania łuku elektrycznego zawsze spędza sen z powiek instalatorom, taka niepalna bariera drastycznie podnosi poziom bezpieczeństwa pożarowego całego obiektu.

Podczas wciągania długich linii zasilających za pomocą pilota lub stalki montażowej nie ma ryzyka, że izolacja kabla przetrze się o ostry element betonu. Dodatkowo plastyczność i łatwość obróbki mechanicznej keramzytobetonu sprawiają, że wycinanie otworów na przyłącza boczne, kolana instalacyjne czy rewizje zajmuje dosłownie kilka minut przy użyciu standardowych otwornic.

Jakie instalacje można bezpiecznie poprowadzić w pionie wentylacyjnym?

Wykorzystanie pustaków kominowych jako szachtów wymaga technicznego rygoru, ale otwiera szerokie pole manewru dla instalatorów OZE i projektantów. Kluczem do sukcesu jest odseparowanie poszczególnych mediów. Poniżej analizujemy trzy najważniejsze obszary, w których piony betonowe eliminują tradycyjne problemy montażowe.

Przewody fotowoltaiczne i uziemienie (OZE)

Trasa kablowa łącząca panele fotowoltaiczne na dachu z falownikiem zlokalizowanym w dolnej partii budynku bywa wyzwaniem. Przewody DC generują wysokie napięcia stałe, sięgające często 1000 V. Prowadzenie kabli z dachu do kotłowni wewnątrz tradycyjnych bruzd ściennych, w pobliżu przewodów sygnałowych, bywa ryzykowna ze względu na indukowanie zakłóceń oraz kwestie termiczne.

Schowanie tych magistral w odizolowanym, ognioodpornym szachcie z pustaka keramzytobetonowego drastycznie ogranicza ryzyko przeniesienia ognia w przypadku awarii. W tym samym pionie bez przeszkód zmieści się również gruby przewód odpowiedzialny za prawidłowo wykonane uziemienie instalacji fotowoltaicznej, co upraszcza całą architekturę ochronną odgromu.

Rury chłodnicze do pomp ciepła i klimatyzatorów typu split

Montaż klimatyzacji na dachu budynku staje się standardem w nowoczesnych projektach z płaskim zadaszeniem. Pojawia się jednak pytanie: jak sprowadzić czynnik chłodniczy piętro niżej, do salonu lub sypialni, nie niszcząc wyglądu elewacji? Przeznaczenie pionu wentylacyjnego na cele techniczne pozwala ukryć miedziane rury w otulinie termoizolacyjnej wewnątrz betonowego bloku. Pustak chroni izolację rur przed niszczącym działaniem promieniowania UV, wilgoci oraz gryzoni.

Praktyczny przykład (Case Study): Inwestor realizujący dom z płaskim dachem w Poznaniu zdecydował się na montaż agregatu klimatyzacji bezpośrednio na stropie górnym. Zamiast prowadzić rury chłodnicze po zewnętrznej ścianie budynku, monterzy wykorzystali wolny kanał w dwukanałowym pustaku wentylacyjnym Pekabet. Przewody z czynnikiem R32 w otulinie przeszły pionowo przez strop, trafiając bezpośrednio za ściankę gipsowo-kartonową w salonie, gdzie zamontowano jednostkę wewnętrzną. Efekt? Instalacja całkowicie niewidoczna, zero strat ciepła i pełna ochrona mechaniczna rurociągu.

Kanały wentylacji wymuszonej (rekuperacja) i rury INOX

Jeżeli dom wyposażony jest w wentylację mechaniczną z odzyskiem ciepła, tradycyjne murowane kanały wywiewne stają się bezużyteczne jako elementy grawitacyjne. Nic nie stoi jednak na przeszkodzie, by wykorzystać je jako fizyczną osłonę dla elastycznych przewodów rekuperacji. Wprowadzając w szacht sztywne lub półsztywne rury proste wentylacyjne INOX, zyskujemy pewność, że powietrze transportowane między kondygnacjami nie zmieni swojej temperatury pod wpływem wychłodzonych ścian budynku. Betonowa obudowa działa tu jak dodatkowy izolator akustyczny, tłumiąc ewentualne szumy generowane przez pracującą centralę wentylacyjną.

Montaż i bezpieczeństwo - na co uważać podczas adaptacji pustaków?

Adaptacja elementów systemu kominowego na cele szachtów technicznych wymaga bezwzględnego przestrzegania reguł sztuki budowlanej. Zignorowanie przepisów może prowadzić do poważnych problemów z odbiorem budynku lub, co gorsza, zagrożenia dla zdrowia mieszkańców.

Oto cztery żelazne zasady bezpiecznej instalacji:

1. Bezwzględny zakaz łączenia funkcji w jednym kanale Nigdy nie wolno prowadzić przewodów elektrycznych, solarnych ani rur hydraulicznych w kanale, który jednocześnie pełni czynną funkcję wentylacji grawitacyjnej pomieszczeń. Powietrze usuwane z łazienki czy kuchni niesie ze sobą wilgoć, która skraplałaby się na kablach. Szacht techniczny musi być kanałem ślepym dla wentylacji pokojowej, wydzielonym od dołu do samej góry wyłącznie na cele instalacyjne.
2. Zapewnienie dostępu serwisowego Kable i rury nie mogą zostać zamurowane na stałe bez możliwości kontroli. Na dole pionu, a także w miejscach załamań trasy, konieczne jest zamontowanie elementu rewizyjnego. Wycinając otwór w pustaku, warto zainstalować szczelne włazy rewizyjne lub estetyczne drzwiczki, które umożliwią inspekcję połączeń lub dociągnięcie nowego przewodu w przyszłości.
3. Szczelne i bezpieczne przejście dachowe Miejsce, w którym pion przechodzi przez połać dachową, to punkt krytyczny narażony na przecieki wody opadowej. Górny wylot szachtu z kablami nie może być otwarty na deszcz. Konieczne jest zastosowanie systemowej nasady kominowej lub daszka, a same przewody należy wyprowadzić za pomocą zakrzywionych rur osłonowych (tzw. fajek dekarskich) skierowanych otworami ku dołowi. Zapobiegnie to wlewaniu się wody wzdłuż kabli do wnętrza domu.
4. Separacja fizyczna wewnątrz szachtu Jeśli w jednym pionie betonowym decydujemy się umieścić rury pompy ciepła (które potrafią mocno się nagrzewać lub schładzać) oraz kable elektryczne, zastosujmy dodatkowe peszle ochronne. Kable zasilające powinny biec w osobnych rurach osłonowych, aby wysoka temperatura od rur hydraulicznych nie degradowała z czasem izolacji elektrycznej.

Dopasuj system Pekabet do swojego projektu

Projektowanie tras kablowych nie musi oznaczać kompromisów przestrzennych. W ofercie Pekabet posiadamy nowoczesne systemy kominowe oraz bogaty asortyment pustaków wentylacyjnych: od jedno- do nawet czterokanałowych bloków ściennych. Taka modułowość daje architektom i inwestorom ogromną elastyczność. Stawiając jeden pion konstrukcyjny, można precyzyjnie podzielić jego wnętrze. Przykładowo: dwa kanały w pustaku czterokanałowym obsłużą klasyczny wywiew grawitacyjny z kuchni i spiżarni, trzeci posłuży jako bezpieczny szacht dla grubych przewodów DC z fotowoltaiki, a czwarty schowa rury z czynnikiem chłodniczym. Wszystko to zajmuje minimalną przestrzeń użytkową i zamyka się w jednej, estetycznej bryle.

Jeśli zastanawiasz się, jaki produkt najlepiej odpowie specyfice Twojej inwestycji i chcesz poznać aktualną cenę pustaków wentylacyjnych, nie musisz kalkulować na oślep. Najlepiej skonsultuj się z ekspertami Pekabet. Nasi doradcy techniczni pomogą dobrać odpowiednią konfigurację materiałową, wyliczą optymalną liczbę kanałów i podpowiedzą, jak bezbłędnie zaplanować przejścia stropowe. Zadzwoń pod numer 95 7 510 500 lub 697 720 712, aby uzyskać bezpłatne wsparcie dla swojego projektu.

Adaptacja pustaków wentylacyjnych na pionowe szachty techniczne to krok naprzód w sztuce budowlanej. Takie podejście eliminuje potrzebę uciążliwego kucia ścian, obniża koszty robocizny i gwarantuje najwyższy poziom bezpieczeństwa pożarowego dla instalacji OZE. To prosta, czysta i przemyślana inwestycja, która definiuje współczesne budownictwo jednorodzinne.

FAQ - Najczęściej zadawane pytania

Czy w jednym kanale wentylacyjnym można puścić kable i rury od pompy ciepła?

Tak, taka instalacja pompy ciepła w gotowym domu jest dopuszczalna, pod warunkiem, że dany kanał z pustaka pełni wyłącznie funkcję zamkniętego szachtu instalacyjnego. Nie może on brać udziału w grawitacyjnej wymianie powietrza w pokojach. Warto jednak pamiętać o zasadzie separacji - kable elektryczne i sygnałowe powinny być poprowadzone w osobnych, elastycznych peszlach ochronnych, aby odizolować je od miedzianych rur z czynnikiem chłodniczym, zapobiegając wpływom temperatur i mechanicznym przetarciom.

Czy wolno prowadzić przewody fotowoltaiczne czynnym kominem wentylacyjnym?

Absolutnie nie, takie działanie to poważny błąd wykonawczy, który narusza polskie przepisy prawa budowlanego oraz stwarza realne zagrożenie pożarowe. Wilgotne powietrze usuwane z pomieszczeń mieszkalnych mogłoby doprowadzić do degradacji izolacji kabli pracujących pod wysokim napięciem stałym. Kanał przeznaczony na przewody fotowoltaiczne musi być w 100% dedykowany wyłącznie funkcjom technicznym i szczelnie odcięty od przestrzeni mieszkalnej.

Jak zabezpieczyć pustak wentylacyjny na dachu, przez który wychodzą kable PV?

Górne zwieńczenie szachtu wymaga starannego uszczelnienia dekarskiego. Na wylocie pustaka należy zamontować betonową czapę kominową, a same przewody wyprowadzić na zewnątrz przez specjalne, wygięte ku dołowi przeloty osłonowe (tzw. fajki). Taka konstrukcja uniemożliwia wodzie opadowej oraz topniejącemu śniegowi zaciekanie po kablach w głąb struktury budynku.

Z jakiego materiału pustaki najlepiej sprawdzają się jako szachty techniczne?

Najlepsze rezultaty dają systemowe pustaki wykonane z keramzytobetonu. Keramzyt cechuje się doskonałą odpornością ogniową, co jest kluczowym parametrem przy prowadzeniu kabli DC z fotowoltaiki. Materiał ten jest jednocześnie bardzo łatwy w obróbce - instalatorzy bez trudu mogą w nim wiercić precyzyjne otwory przyłączeniowe bez ryzyka pękania całego bloczka.

Czy adaptacja pionu wentylacyjnego na szacht wymaga zmian w projekcie domu?

Wprowadzenie szachtu technicznego na etapie adaptacji projektu lub wznoszenia stanu surowego traktuje się jako nieistotną zmianę, którą wystarczy skonsultować z kierownikiem budowy. Najważniejsze to poprawnie przeliczyć bilans wentylacyjny budynku - trzeba się upewnić, że przeznaczenie jednego lub dwóch kanałów na cele kablowe nie pozbawi łazienki czy kuchni wymaganych przepisami pionów wywiewnych.
